| 動態特性 | 單位 | 規格 |
| LVDT增益 | 額定激磁條件下，以（VA- VB）/（VA+VB）定義LVDT的輸出。（ | |
| 空載輸入阻抗 | Ω | ≥210 |
| 電氣零位及零位失調電壓 | 電氣零位7±1mm，零位失調電壓≤25mVrms（25℃，以VA- VB進行考核） | |
| 線性度誤差 | %FS | ≤±1 |
| 分辨率 | um | 優于4 |
| 通道一致性 | %FS | ≤±0.5 |
| 通道間交叉干擾 | %FS | 優于±0.25 |
| 重復性誤差 | %FS | 優于±0.15 |
| 輸出精度 | %FS | ≤±0.5 |
| 溫漂 | %FS/℃ | -60℃~215℃時，≤±0.02 |
| 量程 | mm | 電氣行程±7，機械行程±9 |
| 輸出精度 | %FS | ≤±0.5 |
| 工作壓力 | MPa | 500 |
| 電學特性 | 單位 | 規格 |
| 激勵電壓 | V | 3±0.15V，300±Hz,正弦波，波形失真＜1% |
| 滿量程差動輸出電壓 | V | ≥1.5 |
| 極性 | 活塞桿伸出時，Va值增加。 | |
| 絕緣電阻 | MPa | 常溫下用500MΩ表檢測。應＞50 |
| 絕緣介電強度 | mA | 500V、50Hz、1min，各繞組之間、繞組與殼體之間不應有閃絡、擊穿等異常現象，電流泄露≤1 |
| 物理特性 | 單位 | 規格 |
| 重量 | g | ≤200 |
| 外殼材質 | 316LTC4（Ti6Al4V） |
| 環境特性 | 單位 | 規格 |
| 工作介質溫度 | ℃ | -40 ～ +130，短時+130~+140（每小時內不超過5min） |
| 環境溫度 | ℃ | -60～+215 |

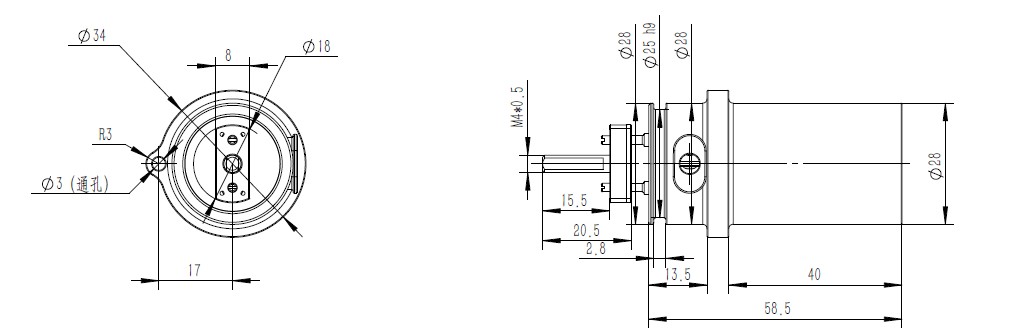

| 輪廓尺寸圖 |
 |
