| 動態特性 | 單位 | 規格 |
| 量程 | g | ±5 |
| 靈敏度（@160Hz,5g,24℃） | ||
| 典型值 | mV/g | 1000 |
| 最小值 | mV/g | 900 |
| 最大值 | mV/g | 1100 |
| 諧振頻率 | ||
| 典型值 | KHz | 14 |
| 最小值 | KHz | 12 |
| 振幅特性曲線 | ||
| ±3dB | Hz | 0.1～6000 |
| 振幅非線性 | ≤1% |
| 電特性 | 單位 | 規格 |
| 輸出端極性 | 請見下圖 | |
| BOV(偏壓)值 | ||
| 典型值（室溫24℃） | Vdc | +10～+14 |
| 輸出電阻 | ||
| 室溫下24℃測試 | Ω | <200 |
| 電源要求 | ||
| 電壓 | Vdc | 20～30 |
| 電流（恒流激勵） | mA | 2～10 |
| 預熱時間 | Sec | ＜5 |
| 接地狀況 | 信號地與外殼絕緣，大于1G@100VDC |
| 環境特性 | 單位 | 規格 |
| 溫度范圍 | ℃ | -50～+120 |
| 濕度 | 焊接密封 | |
| 沖擊極限 | g pk | 5000 |
| 物理特性 | 單位 | 規格 |
| 外形尺寸 | 請見下圖 | |
| 重量 | 克 | 105±5 |
| 外殼材質 | 不銹鋼 | |
| 連接頭 | 2 pin,MIL-C-5015 | |
| 安裝方式 | 1/4-28 UNF螺紋 |
| 附件 | 數量 | 規格 |
| 必配件 | 1 | 特制螺栓（200-0014） |
| 可選配件 | 1 | 特制螺栓（200-1824） |
| 1 | CBL116-XX（直頭兩芯連接器+兩芯電纜，屏蔽層與連接器外殼不導通） | |
| 1 | CBL116-XXB（直頭兩芯連接器+兩芯電纜，屏蔽層與連接器外殼導通） | |
| 1 | CBL116A-XX（彎頭兩芯連接器+兩芯電纜，屏蔽層與連接器外殼不導通） | |
| 1 | CBL116A-XXB（彎頭兩芯連接器+兩芯電纜，屏蔽層與連接器外殼導通） | |
| 1 | CBL116C-XX（直頭兩芯連接器+兩芯電纜+波紋管，屏蔽層與連接器外殼不導通） |
| 證書 | 單位 | 規格 |
| 靈敏度 | mV/g | 1000±10% |
| 頻率響應曲線 | Hz | 20～6000（±3db） |

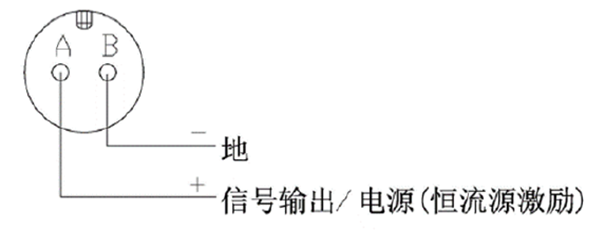

| 連接示意圖 |
 |
| 輪廓尺寸圖 |
 |
